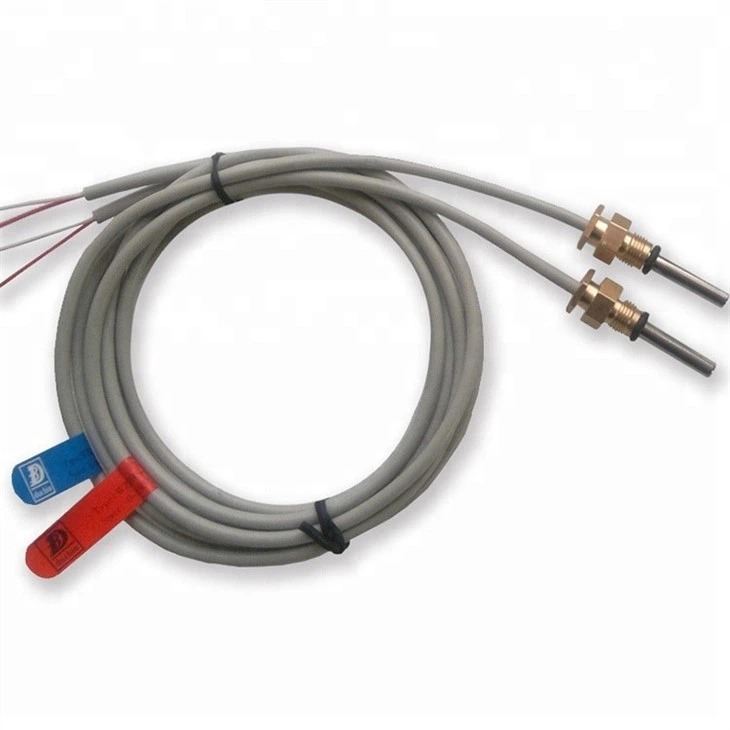

Ds tipa pt1000 sensors

Kabeļu šķērsgriezums: 0. 22mm², 0. 34mm², 0. 50mm²
Kabeļa izbeigšana: ar skārda pārklājumu vadi, termināļa vāciņš
Procesa savienojums: cauruļu vītne, vara M10X1
Kabeļa garums: 1500 mm (standarts), kā klienta pieprasījums
Piemērotības garums: no 45 līdz 85 mm, 27,5 (45) mm ir standarta

Produkta apraksts

Siltuma mērītāja temperatūras sensors ir viens no galvenajiem siltuma mērītāja komponentiem, un to izmanto, lai izmērītu ūdens temperatūras novirzi pirms un pēc tam iziet cauri sildītājam. Šīs temperatūras izmaiņas nav acīmredzamas, tāpēc tai ir ļoti ierobežotas prasības precizitātes un siltuma reakcijas laika noteikšanai. Divi temperatūras sensori, kas uzstādīti sildītāja sākumā un beigās, pirms instalēšanas jānaguva viens otram kalibrētam, un to relatīvajai kļūdai jābūt mazākai par 0. 1 grāds.

DS tipa PT1000 sensors tiek izmantots temperatūras mērīšanai slēgtā cikla cauruļu sistēmā, un tas jāuzstāda DN15, DN20, DN25 cauruļu sistēmā. Temperatūras zondes ir pieejamas pārī un kalibrētas. Tas parasti tiek izmantots.

Tehniskie dati

Sensora elements	PT100, PT500, PT1000
Precizitāte	A klase, B klase
RTD zonde	Ø5, Ø6; SUS304
Savienojuma kabelis	PVC 85 grāds, PUR 105 grāds, silikons 150 grāds, PTFE 250 grāds
	2- vads, 3- stieple, 4- vads
	Stieples gala ferrulas
Kabeļu šķērsgriezums	{{0}}. 22mm², 0. 34mm², 0,50mm²
Kabeļa izbeigšana	Ar skārda pārklājumu vadi, termināļa vāciņš
Procesa savienojums	Cauruļu diegs, varš M10X1
Kabeļa garums	1500 mm (standarts), kā klienta pieprasījums
Montāžas garums	45 līdz 85 mm, 27,5 (45) mm ir standarta
Temperatūra	0 līdz 150 grādiem
Temperatūras starpība	△ tmin mazāks vai vienāds ar 3 grādiem
	Mazāk vai vienāds ar 0. 1 grāds vienā pārī
Izolācijas rezistence	Lielāks vai vienāds ar 100 mΩ normālā stāvoklī
Aizsardzības klase	IP54
Apkārtējais apstākļi	0 līdz 70 grādiem

Duchin projektēja un ražoja siltuma mērītāja temperatūras sensora ražošanas līniju neatkarīgi 2 0 10, ar gada ražošanas apjomu 500, 000 pāriem. Siltuma mērītāja temperatūras sensors sastāv no pieciem komponentiem: temperatūras sensoru elementu, siltumvadītāju, aizsargājošu apvalku, montāžas vītni un svina vadiem. Parasti tas izmanto PT1000, tolerances līmeni B, pārī savienojot precizitāti, kas ir mazāka par 0,06 grādiem. Tas izceļas ar augstu precizitāti, ātru termisko reakciju un stabilu veiktspēju.
